某财务集团系统架构

案例简介：

某财务集团新成立一财务公司开展对公金融业务。新采购的对公财务软件是以J2EE为基础开发的，系统以Oracle 11g数据库，Weblogic 10中间件为基础。整个业务系统白天比较繁忙，晚上时间可以做相应系统维护任务。确保数据的绝对安全与高可用，云创数据系统集成专家精心思考规划为客户提供全方位一站式系统集成与实施方案。

1. 设备硬件层：服务器、存储、交换机、路由机、防火墙等设备性能，成本综合考虑。保证业务应用的情况下，为客户提交最高性价比的采购方案。

2. 网络通信层：客户自己创建数据机房，采用电信与联通双线冗余保证网络的高可用性；部署F5链路负载均衡高效利用网络带宽资源。

3. 系统存储层：选用EMC存储设备保证数据的安全性；专业的数据备份软件计划性的将数据备份至磁带设备，然后每月将磁盘存储在银行保险箱，保证数据的安全。

4. 操作系统层：选用容易操作管理的windows 2008企业版操作系统，在专门的防病毒服务器上部署专业的防病毒软件保证系统的安全性。

5. 数据库层：系统以Oracle 11g为数据平台，用windows故障群集转移软件实现数据库实例的高可用；启用Oracle flashback方便客户根据业务需求查看历史数据。计划性的磁带备份保证数据安全。

6. 应用层：专业安全的财务系统在设计上充分考虑了软件的安全性、易操作性。Weblogic中间件强有力的支撑着业务系统的运行。

7. 系统测试：部署专门的测试服务器，应用开发人员不断开发、测试、升级财务系统，保证客户业务的更新。

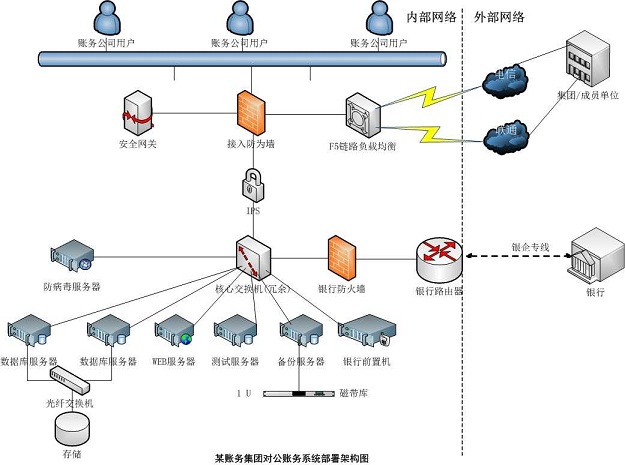

综上所述，系统大致架构图如下：

Windows故障群集转移工作机制：

1 检测故障

每台处于工作状态的活动服务器都固定地跟一台备用服务器相连接。系统使用某个常规类型的心跳监视机制来实现两台服务器的通话，监控活动服务器的工作状态以及判断备用服务器是否启动。具体实现如下：

活动服务器会在固定的时间间隔内将指定的信号发送给对应的备用服务器，如果备用服务器在某个时间间隔内未收到信号，则就默认活动服务器出现了故障并取得活动角色；另一方面，备用服务器会向活动服务器发送请。如果没有收到来自活动服务器的响应，则备用服务器会在指定的次数内持续给活动服务器发送请求，超过指定的次数之后，备用服务器还没有收到活动服务器的响应，那么就默认活动服务器出现了故障，备用服务器取得活动角色。

2 同步状态

在备用服务器确认活动服务器出现了故障，就会启动故障转移程序，做好接管活动服务器工作的准备。备用服务器首先必须将自身的状态与发生故障的活动服务器的状态保持一致，然后才能开始处理事务。主要有事务日志，热备用和共享存储三种不同的同步方法。

事务日志方法主要是要求活动服务器将它本身状态的所有更新都记录在日志中，并启动一个同步工具定期处理这些日志，然后更新备用服务器的状态，实现两者状态的一致。在故障发生时，备用服务器只需要使用更新同步工具自上一次对日志的处理以来活动服务器新添加的内容即可。从而缩短了备用服务器激活成活动服务器的准备时间，令故障转移更加流畅。

热设备方法主要是对活动服务器进行实时监控。只要活动服务器状态上发生了任何更新，其更新的内容会立刻复制到备用服务器。这样一来，备用服务器就相当于活动服务器的克隆。在故障发生时，备用服务器可以跳过同步状态这一步，立刻成为活动服务器，节省了一大部分的准备时间。

使用共同存储方法，两台服务器可以在共享存储设备（如存储区域网络或双主机磁盘阵列）上记录其状态，即两台服务器的状态是共享的。因此，这个方法也可以不需要进行状态同步，故障转移可以立即发生。

3 确定活动服务器

对于指定的一组应用程序，只能存在一个活动的服务器。为了避免出现因多台服务器都处于活动状态而导致数据损坏或死锁的情况，系统使用“活动令牌概念”的某个变体。对应于一指定应用程序的多太服务器，只有一台服务器持有“活动令牌”，则该服务器就是活动服务器，其他的服务器均属于备用。所以当服务器由备用状态转化成活动状态时，故障转移程序就会将“活动令牌”转交给该备用服务器，从而激活它的活动状态。
