F5 多链路负载均衡

方案简介：

随着业务与软件产品与IP网络关系愈加密切，业务平台提供的性能以及可靠性是电信级应用的关键因素。由于Internet对业务服务访问具有不可预知性，传统的服务器提供大量并发服务已经面临处理能力和I/O性能的瓶颈，当业务超过已经界限将会出现“Server Too Busy”乃至服务器宕机等问题。

针对单台服务器有限的性能存在瓶颈的情况，负载均衡器通过负载均衡机制将所有请求平均分配到多台节点服务器，使得系统业务处理能力大大提升。此外，负载均衡器还能监控服务器节点的可用性，其中某一台服务器故障时，能将访问请求转移到其它可以正常工作的服务器。

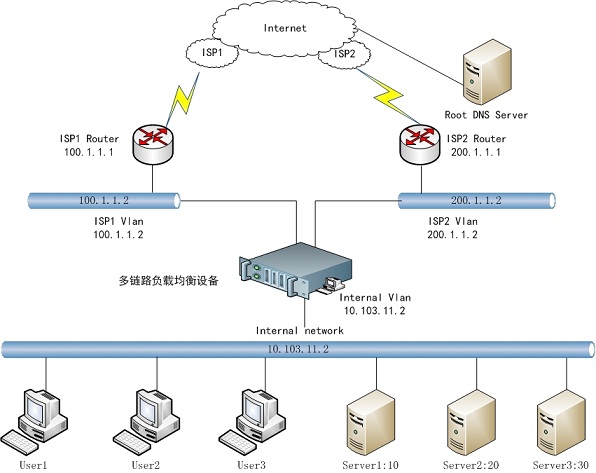

为了保证链路的高可用性和访问效率，举例计划拥有两条线路：一条中国网通链路，一条中国电信链路。F5公司的多链路负载均衡设备（Linkcontroller）能够提供独具特色的解决方案，不但能够充分利用这两条链路（双向流量按照预设的算法分担到不同的链路上，一旦一条链路不通的情况下，能够无缝切换到另外一条可用链路上）；而且可以根据对不同链路的侦测结果，将最快速的链路提供给外部用户进行响应，从而解决目前广泛存在的多个ISP之间的互联互通问题。方案大致拓扑图如下：

方案特点:

1 多链路的负载均衡和冗余

F5 的BIG-IP LC可以智能的解决以上两个问题:对于OUTBOUND流量,BIG-IP LC接收到流量以后,可以智能的将OUTBOUND流量分配到不同的INTERNET接口,并做源地址的NAT,可以指定某一合法IP地址进行源地址的 NAT,也可以用BIG-IP LC的接口地址自动映射,保证数据包返回时能够正确接收｡对于INBOUND流量,BIG-IP LC分别绑定两个ISP 服务商的公网地址,解析来自两个ISP服务商的DNS解析请求｡BIG-IP LC不仅可以根据服务器的健康状况和响应速度回应LDNS相应的IP地址,还可以通过两条链路分别与LDNS建立连接,根据RTT时间判断链路的好坏,并且综合以上两个参数回应LDNS相应的IP地址｡

2 系统高可用性

F5 BIG-IP专门优化的体系结构和卓越的处理能力保证99.999%的正常运行时间,在双机冗余模式下工作时可以实现毫秒级切换,保证系统稳定运行,另外还有冗余电源模块可选｡在采用双机备份方式时,备机切换时间最快会在200ms之内进行切换｡BIG-IP 产品是业界唯一的可以达到毫秒级切换的产品, 而且设计极为合理,所有会话通过Active 的BIG-IP 的同时,会把会话信息通过同步数据线同步到Backup的BIG-IP,保证在Backup BIG-IP内也有所有的用户访问会话信息;另外每台设备中的watchdog芯片通过心跳线监控对方设备的电频,当Active BIG-IP故障时,watchdog会首先发现,并通知Backup BIG-IP接管Shared IP,VIP等,完成切换过程,因为Backup BIG-IP中有事先同步好的会话信息,所以可以保证访问的畅通无阻｡

3 高度的安全性

BIG-IP采用防火墙的设计原理,是缺省拒绝设备,它可以为任何站点增加额外的安全保护,防御普通网络攻击｡可以通过支持命令行的SSH或支持浏览器管理的SSL方便､安全的进行远程管理,提高设备自身的安全性;能够拆除空闲连接防止拒绝服务攻击;能够执行源路由跟踪防止IP欺骗;拒绝没有ACK缓冲确认的SYN防止SYN攻击;拒绝teartop和land攻击;保护自己和服务器免受ICMP攻击;不运行SMTP､FTP､TELNET或其它易受攻击的后台程序｡

4 多种管理方式

BIG-IP提供HTTPS､SSH､Telnet､SNMP等多种管理方式,用户客户端只需操作系统自带的浏览器软件即可,不需安装其它软件｡可以通过支持命令行的SSH或支持浏览器管理的SSL方便､安全的进行远程管理｡直观易用的Web图形用户界面大服务降低了多归属基础设施的实施成本和日常维护费用｡BIG-IP包含详尽的实时报告和历史纪录报告,可供评测站点流量､相关ISP性能和预计带宽计费周期｡管理员可以通过全面地报告功能充分掌握带宽资源的利用状况｡另外,通过F5 的i-Control 开发包,目前国内已有基于i-Control开发的网管软件x-control, 可以定制针对系统服务特点的监控系统,比如服务的流量情况､各种服务连接数､访问情况､节点的健康状况等等,进行可视化显示｡告警方式可以提供syslog､snmp trap､mail等方式｡
